株式会社ウインブルヤマグチ

小型歩行クローラー



YX-21X

250Kg

3.0ps

三方枠スライド式 固定荷台

最大積載量(Kg) エンジン最大(Ps)
250 3.0
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1400 650 870 750~1050 530~850 150
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R1 180 460 630 320 120

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
一輪車代わりに、簡単操作で御使い頂けます。
三方スライド枠式で、1段に20㎏コンテナが2~4個並びます。
丈夫な足回りが自慢です。
芯金入りゴムクローラを採用
軽量コンパクトショートボディー
鉄板張り三方スライドドア





PM40

400Kg

4.2ps

三方パイプスライド式 手動ダンプ

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1645 650 845 950-1190 530-930 190
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R1 180 460 770 380 140

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
クラッチ&ブレーキ連動
接地長770㎜の小型でロングローラータイプ
芯金レスクローラで低振動
三方パイプ製スライドドア
転輪両受けのトラックフレーム
転輪グリスニップル付
軽く持ち上がる手動ダンプ
グリップレバー式サイドクラッチ

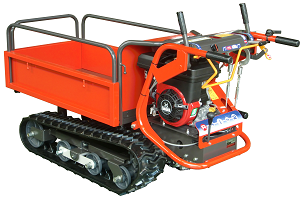

PX41

400Kg

4.2ps

三方鉄板張スライド式 手動ダンプ

PX41E 新発売

400Kg

4.2ps

三方鉄板張スライド式 手動ダンプ
リチウムイオンバッテリー内蔵自己充電型セル仕様

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1660 650 955 950-1190 530-930 190
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 770 380 155

車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変速の低速と高速の差を広げ、低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30パーセント下げる事により作業しながらの運行が容易になりました。
ノンストップ副変速機構で走行中の副変速(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字を大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
スティック式サイドクラッチレバーなので旋回操作が軽い。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
可動転輪を採用し起伏のある地面でもなめらかな走行が可能

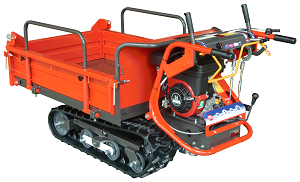

PX42

400Kg

4.2ps

三方開閉式ドア 手動ダンプ

PX42E 新発売

400Kg

4.2ps

三方開閉式ドア 手動ダンプ
リチウムイオンバッテリー内蔵自己充電型セル仕様

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1820 875 945 1100 745 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 750 370 185



車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変則の低速と高速の差を広げ、
低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30%下げることにより作業しながらの運行が容易になりました。
ノンストップ副変則機構で走行中の副変則(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
スティック式サイドクラッチレバーなので旋回操作が軽い。
スティックレバー式サイドクラッチ
横ドア水平ロック機構(斜め30度でも固定可能)
開閉ドアを触ることなく横ドアのみを開閉できる開閉ドア支柱付
可動転輪を採用し起伏のある地面でもなめらかな走行が可能

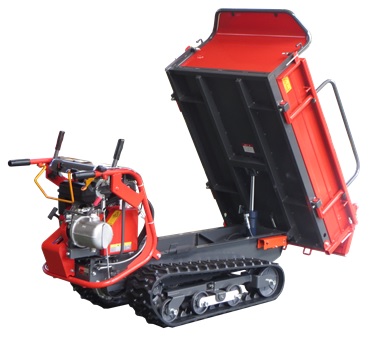

PX43D

400Kg

4.2ps

三方開閉式ドア 複動油圧ダンプ
横ドア水平ロック機能付

PX43DE 新発売

400Kg

4.2ps

三方開閉式ドア 複動油圧ダンプ
横ドア水平ロック機能付
リチウムイオンバッテリー内蔵自己充電型セル仕様

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1830 875 955 1100 745 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R1 180 460 770 410 235

コンテナ4ヶサイズ荷台



車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

油圧ダンプで堆肥や土の客土作業などで活躍します。

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
優れた走行性能と抜群の操作性で田畑や農道、不整地などの傾斜の多い場所での重量物運搬に最適。
土砂、堆肥、資材を油圧ダンプ機能で一発で荷下ろし可能。
横ドア水平ロック機能で荷幅以上の荷物にも対応。
コンテナ4個並び荷箱を標準化しました。
滑らかなスピード調整(新副変速機構装備)車体を止めずに、低速 ⇔ 高速 簡単変速。
可動転輪を採用し起伏のある地面でもなめらかな走行が可能
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。



PX43L/LS

400Kg

4.2ps

三方開閉式ドア 復動油圧リフトorダンプ
横ドア水平ロック機能付

PX43LE/LSE 新発売

400Kg

4.2ps

三方開閉式ドア 復動油圧リフトorダンプ
横ドア水平ロック機能付
リチウムイオンバッテリー内蔵自己充電型セル仕様

最大積載量(Kg) エンジン最大(Ps)
400 (リフト能力 250Kg) 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1830 875(650) 955 1100 745(520) 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R1 180 460 770 リフト下410
リフト上1200
235(230)

( )はLSサイズ
LS:コンテナ3ヶサイズ荷台  L:コンテナ4ヶサイズ荷台



車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

リフト機能で持ち上げや積み下ろし作業場面が多い農作業や野菜や穀物などの運搬や積み下ろしに最適。油圧ダンプで堆肥や土の客土作業などで活躍します。

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
優れた走行性能と抜群の操作性で田畑や農道、不整地などの傾斜の多い場所での重量物運搬に最適。
リフト時の荷台床面地上高が1200㎜。トラック等の積み降ろし作業もラクラク。
土砂、堆肥、資材を油圧ダンプ機能で一発で荷下ろし可能。
横ドア水平ロック機能で荷幅以上の荷物にも対応。
コンテナ4個並び荷箱を標準化しました。
(※LS/コンテナ3個並び荷箱は別注生産)
滑らかなスピード調整(新副変速機構装備)車体を止めずに、低速 ⇔ 高速 簡単変速。
可動転輪を採用し起伏のある地面でもなめらかな走行が可能
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。



PM41X 在庫限り

400Kg

4.2ps

三方鉄板張スライド式 手動ダンプ

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1660 650 955 950-1190 530-930 190
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 770 380 155

車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変速の低速と高速の差を広げ、低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30パーセント下げる事により作業しながらの運行が容易になりました。
ノンストップ副変速機構で走行中の副変速(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字を大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
スティック式サイドクラッチレバーなので旋回操作が軽い。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
横ドア水平ロック機構(斜め30度でも固定可能)
ドア支柱枠によりを横ドアのみを開閉できる





PM42X 在庫限り

400Kg

4.2ps

三方開閉式ドア 手動ダンプ
横ドア水平ロック機能付 コンテナ4ヶサイズ荷台

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1820 875 955 1100 745 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 770 380 175

車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変則の低速と高速の差を広げ、低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30%下げることにより作業しながらの運行が容易になりました。
ノンストップ副変則機構で走行中の副変則(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字を大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
スティック式サイドクラッチレバーなので旋回操作が軽い。
スティックレバー式サイドクラッチ
横ドア水平ロック機構(斜め30度でも固定可能)
ドア支柱枠によりを横ドアのみを開閉できる









pm43d02

PM43D 販売を終了致しました

400Kg

4.2ps

三方開閉式ドア 復動油圧ダンプ
横ドア水平ロック機能付

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1905 860 990 1100 745 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 595 770 425 220

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
走行速度は、従来機より低速~高速に幅を持たせ、作業に応じて任意に選べます。
低速・高速切替えの副変速レバーは、主クラッチを切らずに走行中に切替えできます。
定評の丈夫な足回りは、そのまま!
長い接地長・ワイドトレッドで、走行安定感は、抜群です。
チェンジレバーとミッションにリンクボールを採用し軽くしっかりしたシフト感を実現







PM26L/LS 在庫限り

250Kg

4.2ps

三方開閉式ドア 復動油圧リフトorダンプ
横ドア水平ロック機能付

最大積載量(Kg) エンジン最大(Ps)
250 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1830 875(650) 955 1100 745(520) 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R1 180 460 770 リフト下410
リフト上1200
235(230)

( )はLSサイズ
LS:コンテナ3ヶサイズ荷台  L:コンテナ4ヶサイズ荷台



車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

リフト機能で持ち上げや積み下ろし作業場面が多い農作業や野菜や穀物などの運搬や積み下ろしに最適。油圧ダンプで堆肥や土の客土作業などで活躍します。

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
優れた走行性能と抜群の操作性で田畑や農道、不整地などの傾斜の多い場所での重量物運搬に最適。
リフト時の荷台床面地上高が1200㎜。トラック等の積み降ろし作業もラクラク。
土砂、堆肥、資材を油圧ダンプ機能で一発で荷下ろし可能。
横ドア水平ロック機能で荷幅以上の荷物にも対応。
コンテナ4個並び荷箱を標準化しました。
(※LS/コンテナ3個並び荷箱は別注生産)
滑らかなスピード調整(新副変速機構装備)車体を止めずに、低速 ⇔ 高速 簡単変速。



YX-41X 在庫限り

400Kg

4.2ps

三方鉄板スライド式荷台 手動ダンプ

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1660 645 945 950-1190 530-930 190
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 750 370 165

車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変則の低速と高速の差を広げ、低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30%下げることにより作業しながらの運行が容易になりました。トップ副変則機構で走行中の副変則(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
スティック式サイドクラッチレバーなので旋回操作が軽い。
スティックレバー式サイドクラッチ
横ドア水平ロック機構(斜め30度でも固定可能)
開閉ドアを触ることなく横ドアのみを開閉できる開閉ドア支柱付
芯金入りゴムクローラ
可動転輪を採用し起伏のある地面でもなめらかな走行が可能







YX-42X 在庫限り

400Kg

4.2ps

三方開閉式ドア 手動ダンプ

最大積載量(Kg) エンジン最大(Ps)
400 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
1820 875 945 1100 745 220
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F4・R2 180 460 750 370 185



車体を止めずに 低速⇔高速 切替え
エンスト防止・作業性向上に最適!

カタログダウンロード

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
副変則の低速と高速の差を広げ、
低速側の車速をフルスロットル時で約1.1㎞/h(従来1.5㎞/h)30%下げることにより作業しながらの運行が容易になりました。
ノンストップ副変則機構で走行中の副変則(低速・高速)の切替が可能。
発進時には常に低速側でクラッチが入る低速発進機構なので、急発進、積載時のエンストを防止します。
主変速のレバーとガイドを変更し、ガイドの文字大きくすることにより視認性をアップしました。
走行部は定評のある鋳物転輪を採用し、芯金レスのゴムクローラ装着で低振動、770㎜の長い接地長により非常に高いバランス性能を保っている。
クローラ調整も左右それぞれ1ヶ所調整するだけなので簡単。
スティック式サイドクラッチレバーなので旋回操作が軽い。
スティックレバー式サイドクラッチ
横ドア水平ロック機構(斜め30度でも固定可能)
開閉ドアを触ることなく横ドアのみを開閉できる開閉ドア支柱付
芯金入りゴムクローラ
可動転輪を採用し起伏のある地面でもなめらかな走行が可能





PMT35W 販売を終了致しました

350Kg

4.2ps

三方開閉式ドア 手動ダンプ
コンテナ4ヶサイズ荷台 立ち乗り兼用タイプ

最大積載量(Kg) エンジン最大(Ps)
350 4.2
機体寸法(mm) 荷台内寸法(mm)
全長 全幅 全高 長さ 深さ
歩行1940
立乗1700
825 1180〜1040 1050 745 180
走行部(mm) 床面 地上高(mm) 機体重量 (Kg)
変速段数 クローラ幅 中心距離 接地長
F2・R2 180 450 810 380 210

【用途】
土・堆肥・穀物・果物・野菜などの運搬
木材・建築資材・土木用資材・農業資材などの運搬
【特徴】
立ち乗りタイプ
前ミッションでバランス%
